Некоторые автомобили семейства "Тигр"

Из блога Дениса Мокрушина

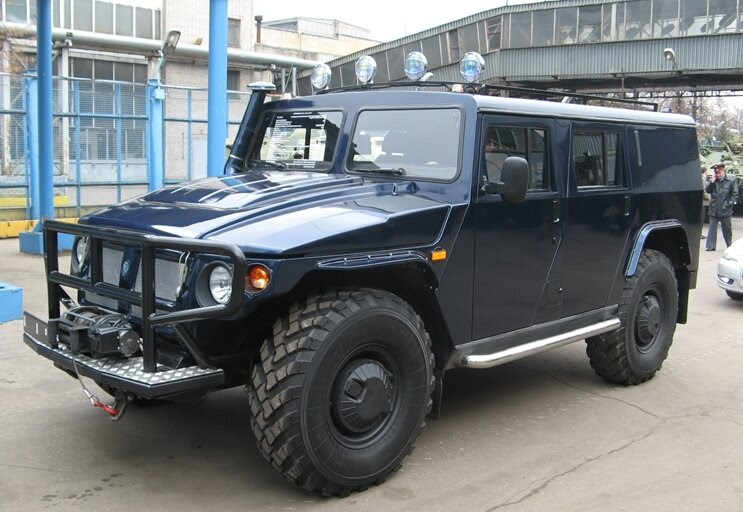

1. ГАЗ-233001 - гражданская пятидверная небронированная версия

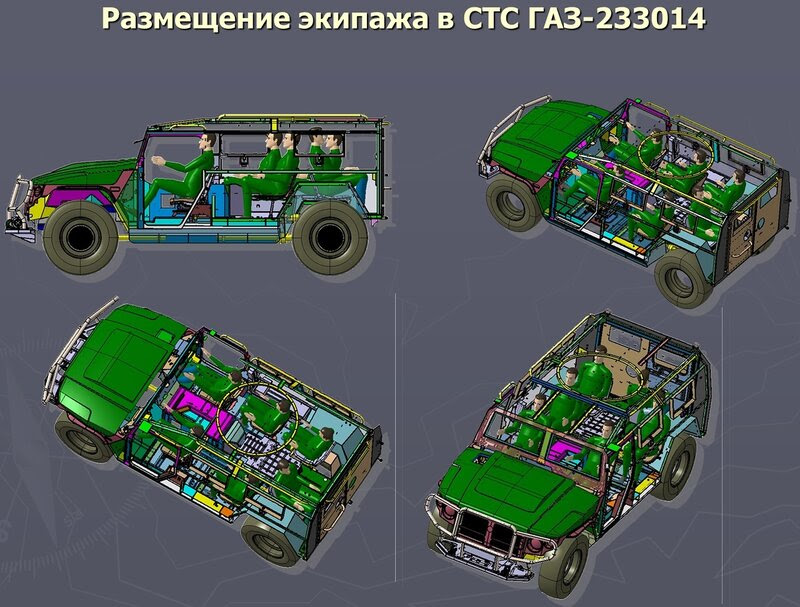

2. СТС ГАЗ-233014 - специальное транспортное средство, армейский бронированный многоцелевой автомобиль









3. ГАЗ-233034 СПМ-1 - специальная полицейская машина с 3-м классом бронирования

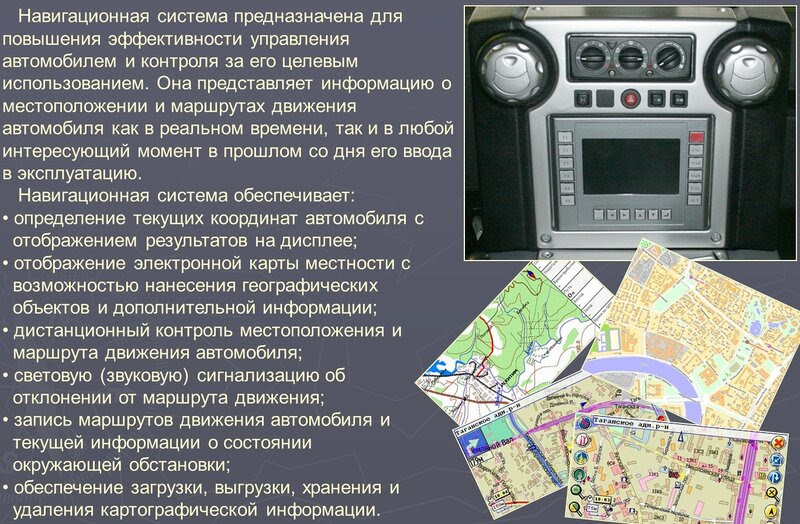

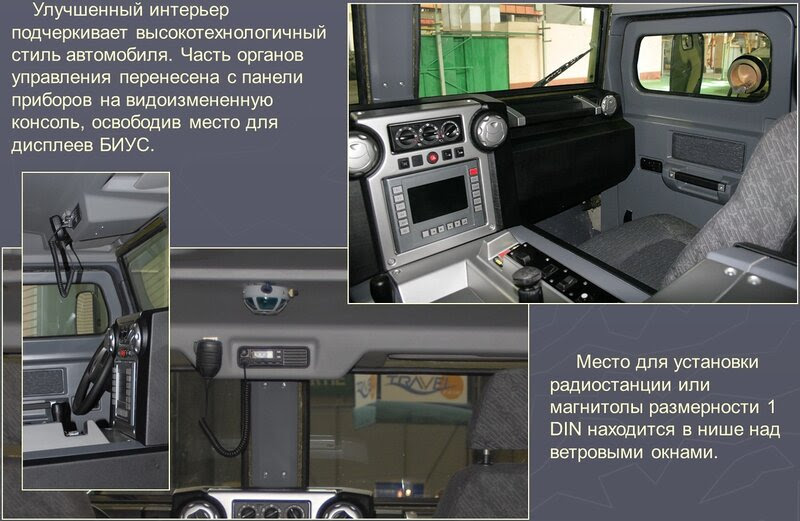

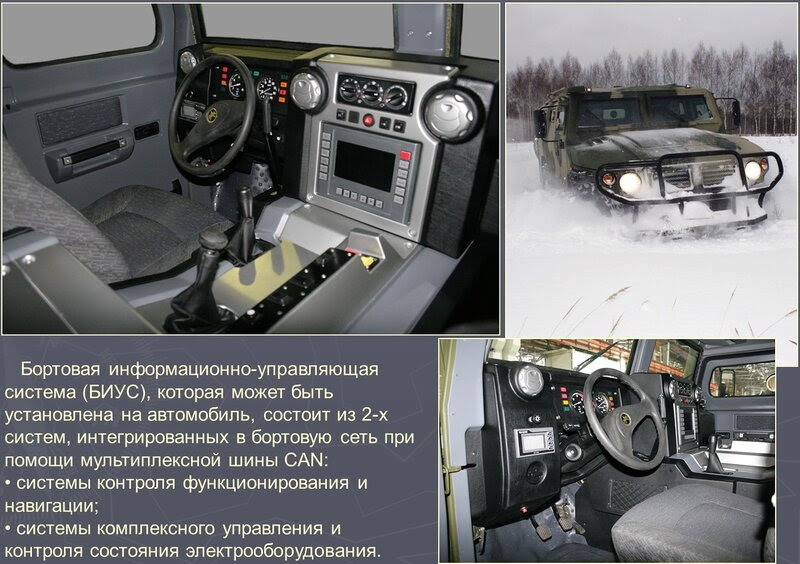

4. ГАЗ-233036 СПМ-2Э - специальная полицейская машина с бортовой информационно-управляющей системой

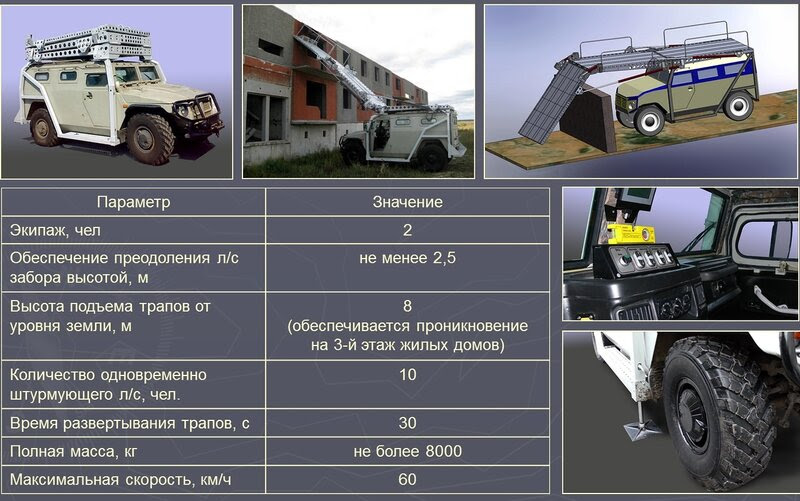

5. Штурмовой автомобиль "Абаим-Абанат" на базе бронеавтомобиля СПМ-1

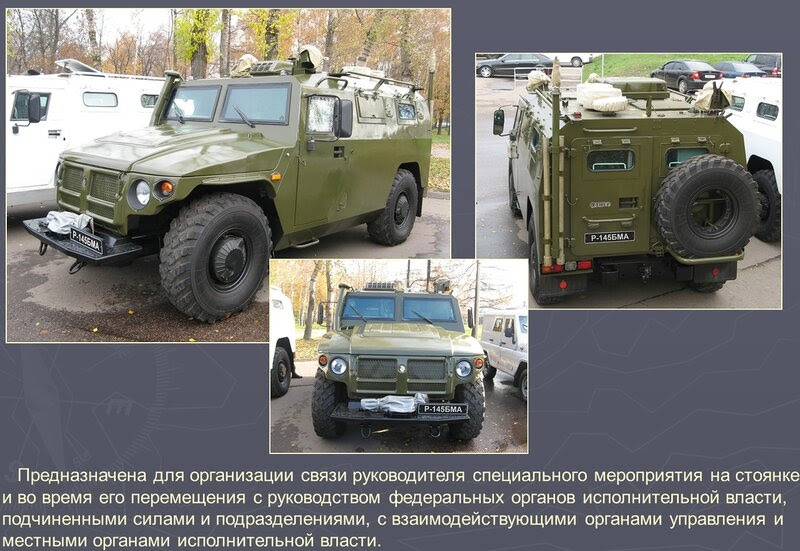

6. Р-145БМА - командно-штабная машина (КШМ) на базе бронеавтомобиля СПМ-2

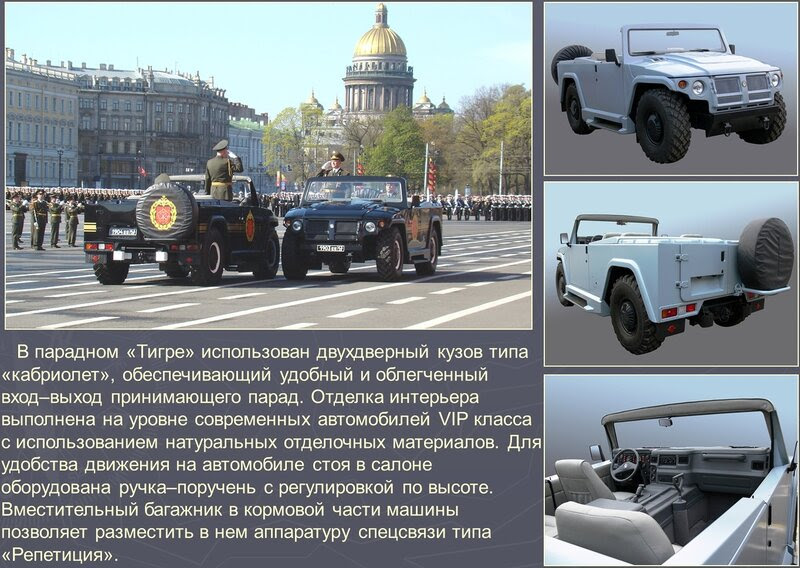

7. СП-46 - парадный автомобиль с кузовом типа "кабриолет"



8. "Тигр" антиснайпер

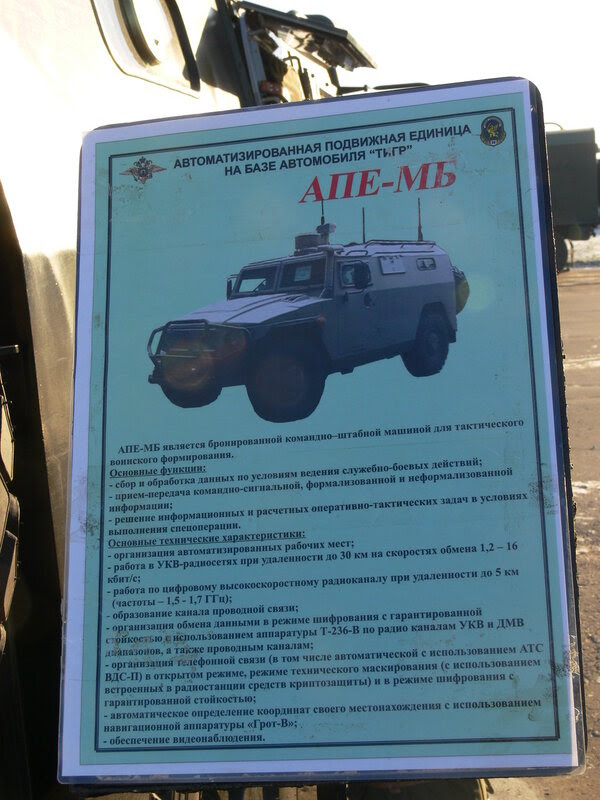

9. "Тигр" АПЕ-МБ - КШМ с автоматизированными средствами управления подразделений ВВ МВД РФ





10. Автомобиль специальной и космической связи на базе бронеавтомобиля СПМ-2



11. "Тигр" проект 420





12. "Тигр" МК БЛА-01 - мобильный комплекс беспилотных летательных аппаратов

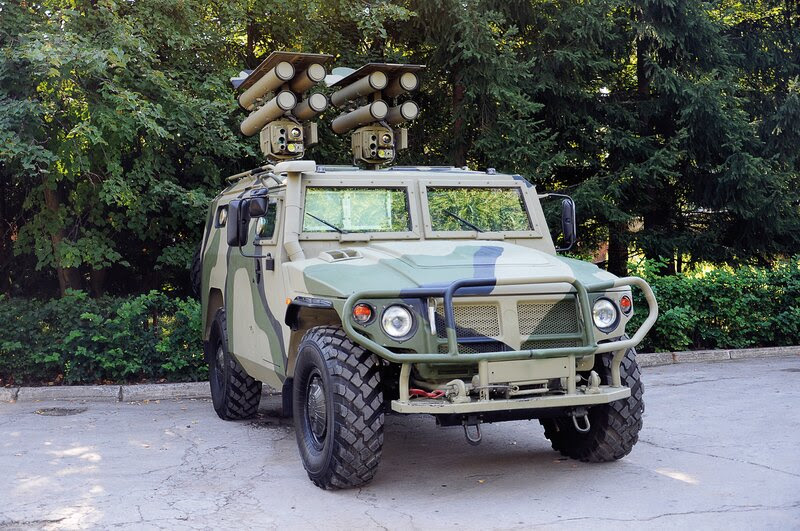

13. Боевая машина "Тигр" многоцелевого ПТРК "Корнет-ЭМ"

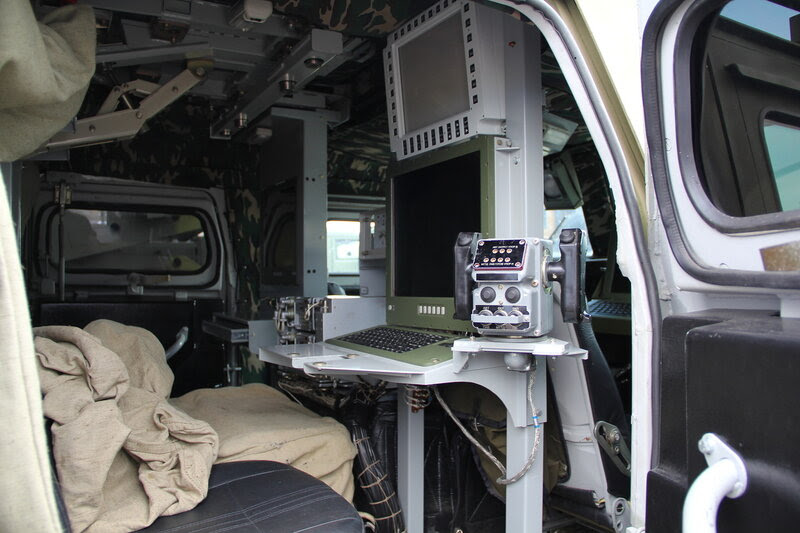

Пульт управления


ТТХ автоматической пусковой установки

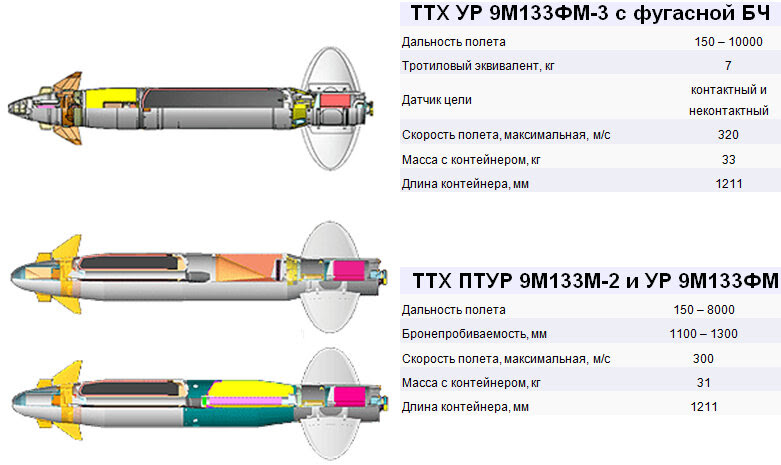

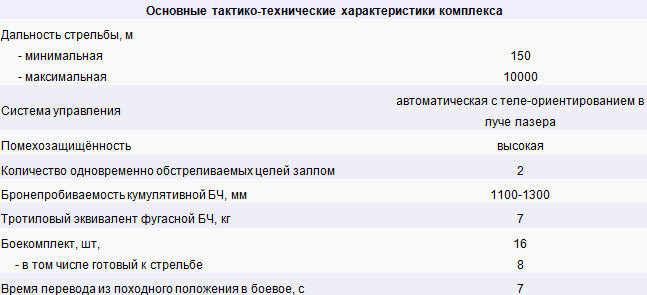

ТТХ применяемых ракет


14. АМН 233114 "Тигр-М" - армейский бронеавтомобиль многоцелевого назначения с дизельным двигателем ЯМЗ-5347-10

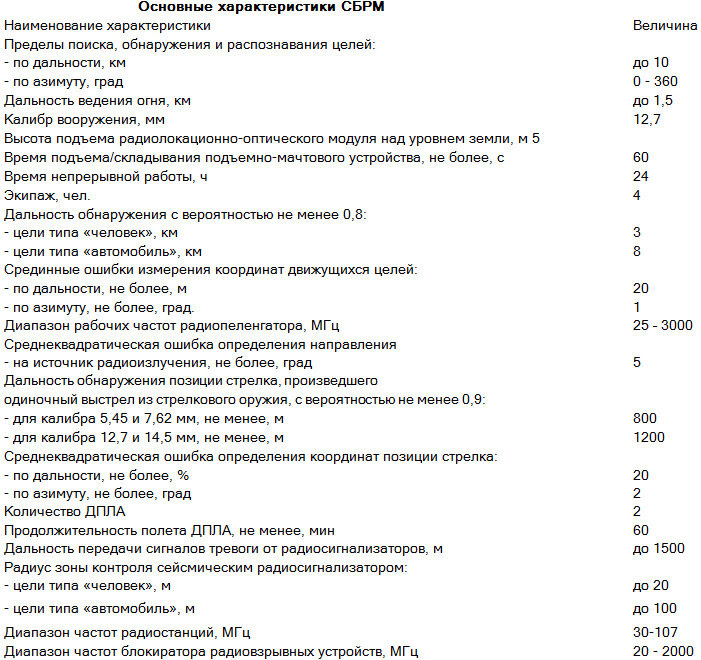

15. "Тигр" СБРМ - специальная боевая разведывательная машина

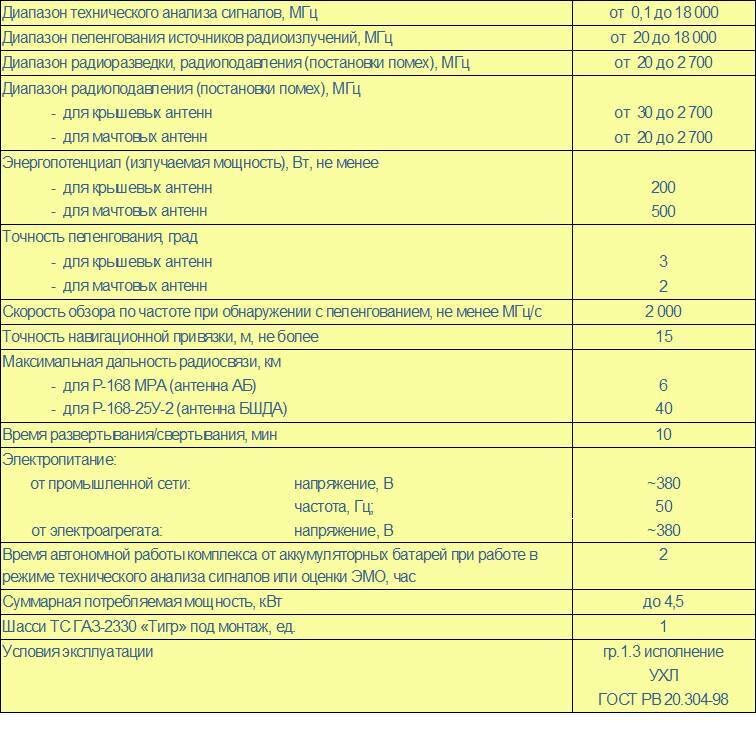

16. "Тигр-М" МКТК РЭИ ПП - машина РЭБ с комплексом "Леер-2"









17. "Тигр 6А" - бронеавтомобиль с повышенным классом защиты







18. Тигр "Охотник"

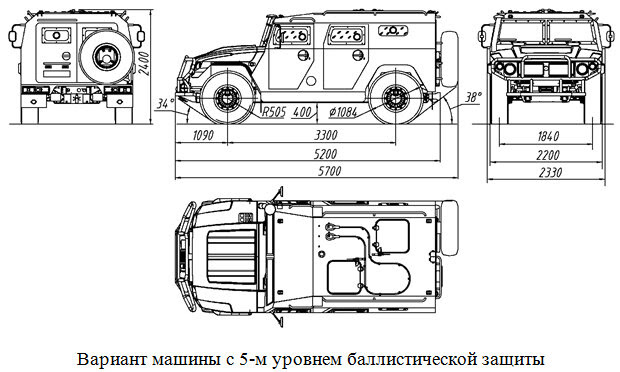

В варианте для Уругвая он может быть защищен и по 5-му классу






19. АСН 233115 "Тигр-М СпН"









20. СБМ ВПК-233136 "Тигр"







Система пожаротушения колес




21. Тигр Nexter



"Тигр" с УОС

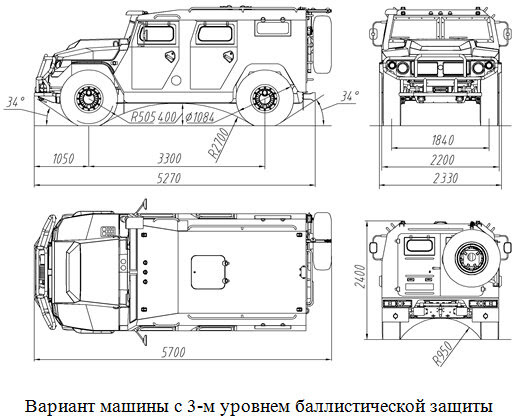

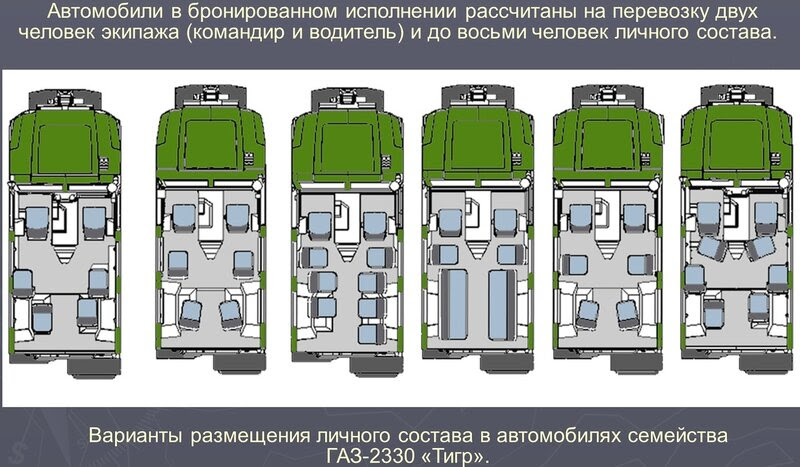

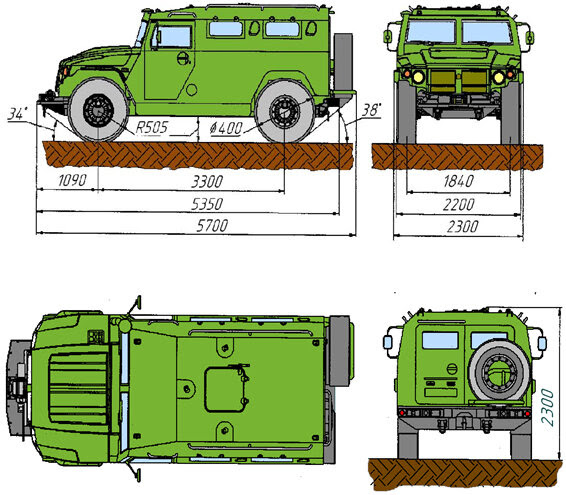

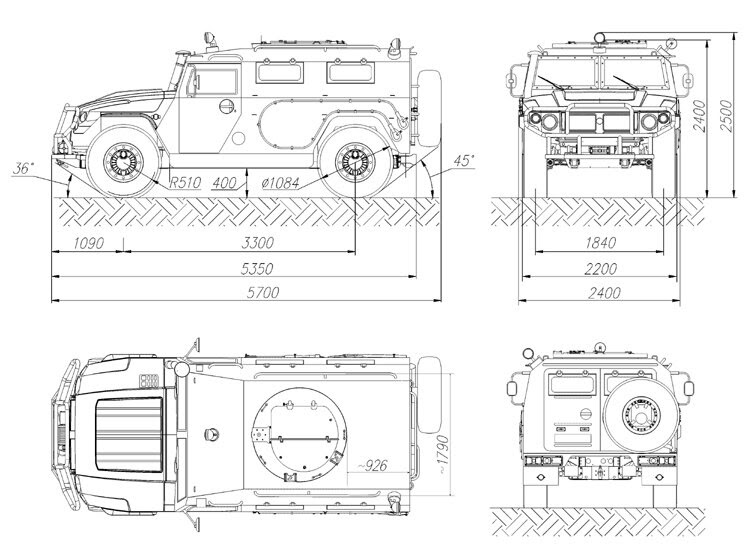

Некоторые схемы автомобилей семейства "Тигр"

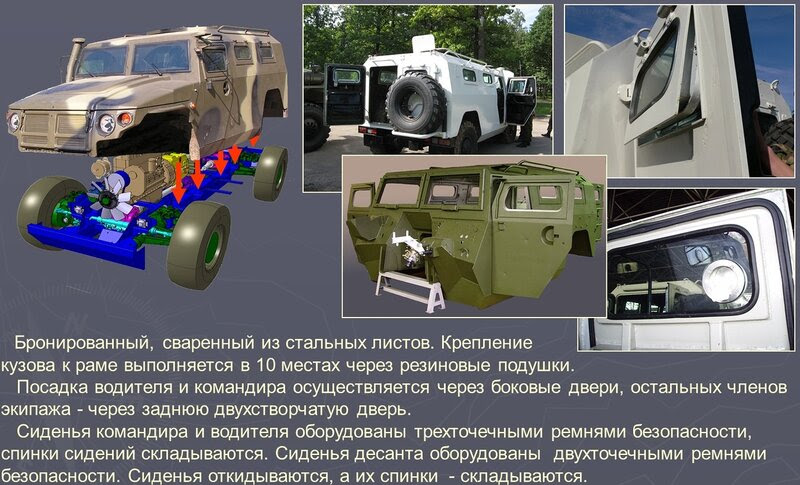

Кузов

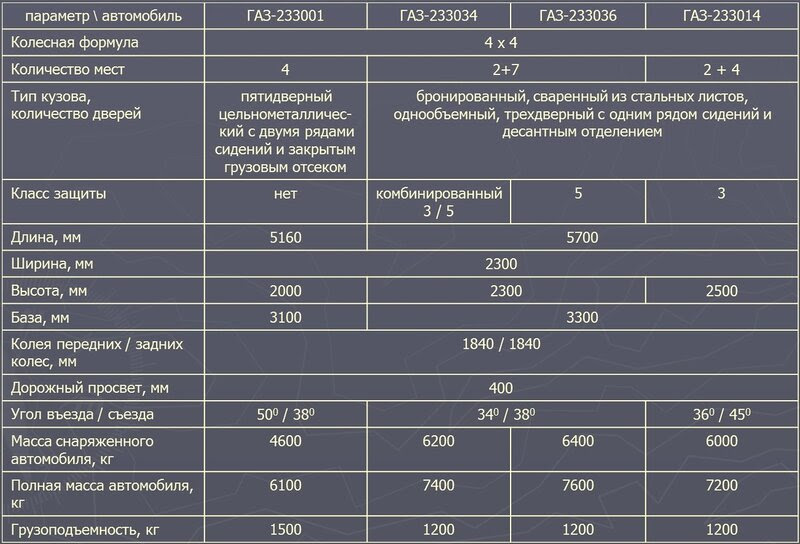

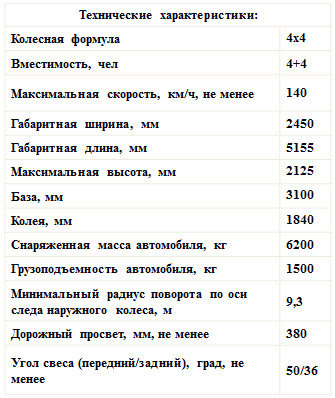

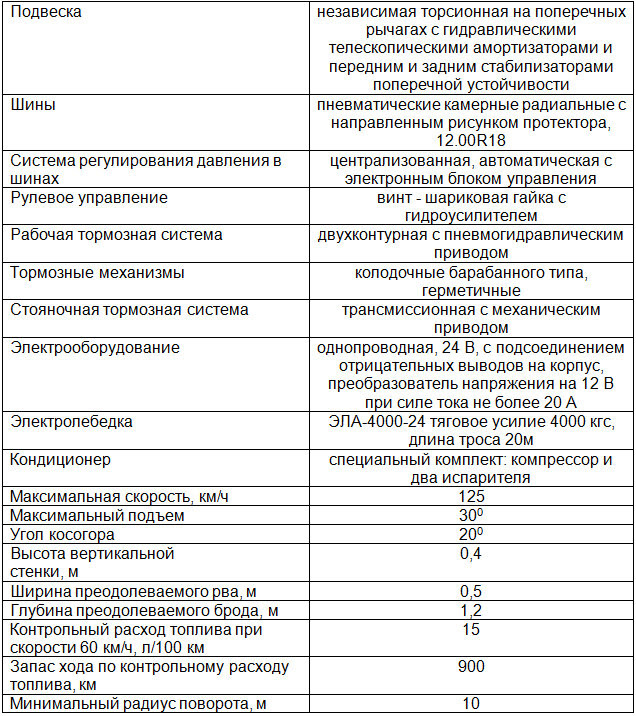

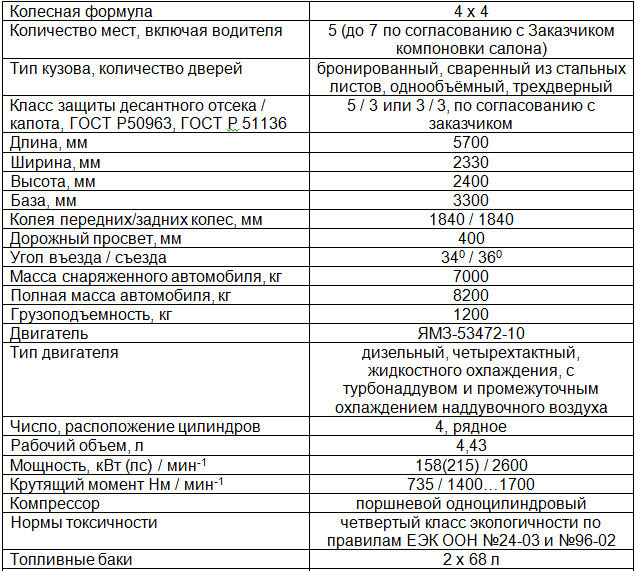

Таблица ТТХ семейства ГАЗ-2330





Все материалы предоставлены ООО "ВПК"
